小荷物専用昇降機 コンパクトベアー フロアタイプ

大量・大型荷物の運搬に最適な
フロアタイプのコンパクトベアー(ダムウェーター)

台車での大型荷物運搬もより安全でスムーズに

床面と同じ高さで、荷物を台車ごとかごに乗せて運べるフロアタイプ。
床面との段差を抑えた±3mmの精密な着床精度で、大きな重い荷物もスムーズに出し入れできます。

  • POINT01

    カメラとディスプレイで確認できる
    操作パネル

    カメラとディスプレイで作業状況を確認でき、作業の効率を高めます。

    操作性:文字が大きく、見やすく分かりやすい表示
    機能性①:押し間違えを防ぐ大型ボタン
    機能性②:簡単に掃除ができるフラットシート

  • POINT02

    重い荷物もスムーズに出し入れできる
    かご室

    カゴの停止位置と出し入れ口の段差を、±3mm以内に制御します。

  • POINT03

    出し入れ方向が選べる
    「かごタイプ」

    ・一方向出し入れ口:前からの荷物の出し入れが可能です。
    ・貫通二方向出し入れ口:前後方向からの荷物の出し入れが可能です。
    ・直交二方向出し入れ口:前と横からの荷物の出し入れが可能です。

  • POINT04

    待機電力を大幅に削減する
    「省エネモード」を搭載

    待機電力を大幅に削減する「省エネモード」を搭載し、全体の待機電力を大幅ダウンしました。運転がない状態で一定時間経過すると自動的に省エネモードに切り替わり、使用を再開すると復帰するスマートな仕様です。

  • POINT05

    指詰め事故の防止機能付
    1枚押上戸仕様オプション

    最下階のピットが700㎜とれない場合、1枚押上戸を使う事によりピット深さ350㎜で計画できます。そのため、ピット深さ不足の建物や入替・改修工事等で設置出来る場合があります。
    ※詳細につきましては、弊社営業担当にご相談の上ご検討ください。

  • 標 準安全機能
  • 標 準便利機能
  • サービス階切り離し機能 (テンキーロック式)

    特定の階にのみ、かご送り・呼びをできなくします。

    たとえば、2・3階は厨房、フロアで1日中使いたいが、1階は搬入の際に一時的に使うだけという場合、搬入が終了したら1階でかご送り・呼びができないようにタッチパネルの「管理者メニュー」で設定します。

  • 戸開閉保持機能

    戸が開閉時にはね返らず開いたままになるのを防ぎます。

    戸が開いたままだと運転できません。そうした事態を防ぐため、戸閉時に戸がはね返らないようにする機能を追加しました。フロアタイプでは、戸開きの時もはね返りを防止。下戸に台車をぶつけることを防ぎます。 ※出し入れ口手動戸仕様のみ対応

  • かご戸

    かごから荷物が落下したり昇降路への引っかかりを防止します。

    かご本体に付いているのがかご戸。出し入れ口戸と連動して開閉します。かご内部から荷物が落下したり、昇降路に荷物が引っかかったりなどのトラブルを防止します。

  • 出し入れ口ドアロック

    かごの停止階以外は自動的にドアロック。

    かごが停止していない階の出し入れ口は、自動的にロックされます。かごが停止している階だけ、開閉できるようになっているので、安心です。

  • パーキング機能(テンキーロック式)

    タッチパネルで全ての出し入れ口戸をロックし、コンパクトベアー(ダムウェーター)を休止します。

    不特定多数の人が操作できる環境にある場合、タッチパネルの「管理者メニュー」で設定して、全ての出し入れ口をロックできます。使う時間だけ動作できるようにできるので安心です。

  • 非常停止ボタン

    非常時にはボタンひとつで動作を停止できます。

    かごが昇降運転をしているとき、ユーザーが危険を感じた場合などに、ボタンを押すだけで停止させることができます。瞬時に対応するので、危険を早めに回避することができます。

  • かごゲート異常検知

    かご戸が開いていることを検知します。かご戸が開いている場合はタッチパネルに戸開き画面が表示され、運転ができません。また、かご内部の荷物が崩れて戸が開いてしまった場合などは、緊急停止します。

  • 全自動戸光電センサー

    かご上部の光電センサーにより、人が誤ってかごに乗り込もうとした際に異常を検知し、昇降手段として利用される事を防ぎます。

  • 自動レベリング

    かご停止位置の段差を自動で補正します。

  • 戸開放警告音

    出し入れ口戸が開いたままになっているとディスプレイに戸開放警報画面が表示され警告音が鳴ります。全自動戸の場合は、戸閉警報が鳴り自動的に戸が閉まります。戸開放警報時のアナウンスを音声とブザーから選ぶことができます。

  • ドアスイッチ

    全ての出し入れ口戸を閉じていない場合、かごの運転はできません。

  • 巻上機空転防止(オーバータイム)

    かごを昇降させる巻上機が空回りした場合、自動停止させます。

  • カメラ&タッチパネル付ディスプレイ

    他階の様子が見えるから作業効率が向上できます。

    カメラとディスプレイ搭載で作業状況を確認でき、作業の効率を高めます。

  • ハンズフリーインターホン

    通話ボタンを押さずに会話することができます。

    インターホン通話にハンズフリー機能を搭載しました。通話先を呼び出した後は、通話ボタンを押さなくても荷物を持ったまま会話ができます。また、これまで通り、通話ボタンを押しての通話も可能です。 ※相互式インターホンとなります

  • 基準階復帰(学習機能)

    使う頻度の多い階に自動的に移動・待機します。

    「基準階なし」「基準階固定」「基準階学習」から選択できます。「基準階学習」機能に設定すれば各フロアの使用頻度を記憶し、よく利用する階を基準階と判断して、かごが移動・待機します。かご呼びでの待機時間が削減できます。

  • 優先運転モード

    送り先が荷物を受け取るまで他の階からの呼びに応じません。

    タッチパネル操作で優先運転モードに切り替えると、送り先の階に荷物が到着し、かごから取り出されるまで、他の階からの呼びに反応しません。荷物を確実に届けたい時に便利です。また、送り先で放置されたままになると送り元へ自動的に返送されるので、再送など次のアクションをとることができます。

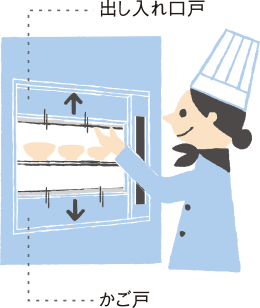

  • かご自動戸

    出し入れ口戸とかご戸が連動で開閉します。

    出し入れ口戸を開閉すると、かご戸も連動して開閉しますので、作業効率がアップします。また、かご戸の閉め忘れも防止でき安全です。

  • かご位置表示・戸開放表示

    かごの位置や戸の開放をディスプレイに表示します。

    かごが現在どの位置にいるかを、ディスプレイの表示でお知らせします。また、出し入れ口およびかごのいずれかの戸が開いている場合も、ディスプレイに表示されます。

  • 他階一斉通報

    すべてのフロアに一斉にメッセージを伝えることができます。

    通話ボタンを押しながら、マイクに向かって話したメッセージが、すべてのフロアのスピーカーから発信され、同時に伝わります。

  • 到着前お知らせ機能

    到着音が鳴る前にアナウンスが流れます。

    かごが出し入れ口に到着する直前に、まもなくかごが到着することをアナウンスでお伝えします。アナウンス音量は、到着音の音量に連動します。

  • 到着音・音量調節

    お好みのメロディや音量をタッチパネルで選んでいただけます。

    かご到着時のアナウンスを音声・チャイム・メロディ(3曲)の中から、お選びいただけます。また、到着音、インターホン音声のボリュームは出し入れ口別に調整できます。作業環境に合わせて設定できます。 ※無音選択も可能

  • 出し入れ口自動戸

    ボタン一つでシンプル操作。

    ボタン一つで戸の開閉、かごの運転ができます。

  • 標 準安全機能
  • 標 準便利機能
機能をプラス

お客様の使用環境に合わせて、
より安全で使いやすい装備に
カスタマイズ可能

  • パーキング機能(ハードキー式)
    サービス階切り離し機能(ハードキー式)オプション
    各機能をハードキー式に変更できます。
  • 出し入れ口セフティオプション 荷物のはみ出しには戸閉動作を禁止します。
  • 過荷重検出オプション 規定の積載量を超えた場合は、ブザーでお知らせ。
  • 緩衝器オプション 床を衝撃から守ります。
  • かご内殺菌灯オプション かご室内の表面の雑菌をほとんど殺菌できます。
  • 1枚押上戸仕様オプション 最下階のピットが700mmとれない場合、1枚押上戸を使うことによりピット深さ350mmで計画できます。

構造図

  • 巻上機
  • 制御盤・受電盤
  • リードスイッチ
  • 操作盤・インターホン
  • 三方枠
  • 出し入れ口戸(中央上下開き)
  • かご室
  • かご戸(中央上下開き)
  • かごゲートスイッチ
  • ガイドレール
  • レールブラケット
  • つり合おもり
  • 巻上ロープ

シャフトタイプ

昇降路鉄骨部材付のフロアタイプ
工期の短縮と、スペースの節約ができます。

規格型のフロアタイプに、組立式の昇降路鉄骨部材をセットしました。
昇降路の築造工事が簡略化されるため、工期がグンと短縮、建築物への負担も軽くなり、既存建築物などにも計画できます。 昇降路寸法を最小限に抑えているため、スペースも節約できます。
昇降路壁はALC又は鉄板その他の建材との組合わせで耐火、耐久を考慮し、別途構造計算を必ずしたうえで施工願います。
※ビット工事が必要になります。

カラーバリエーション

ピュアホワイト
ジェリーオレンジ
ピーチピンク
ベビーブルー
ステンレス仕様

規格

  • W850×D1,150×H1,200 積載量/200kg・300kg・500kg
    (W850×D1,150×H1,200)
  • W900×D1,100×H1,200 積載量/200kg・300kg・500kg
    (W900×D1,100×H1,200)
  • W1,000×D1,100×H1,200 積載量/200kg・300kg・500kg
    (W1,000×D1,000×H1,200)
  • W900×D900×H1,200 積載量/200kg・300kg・500kg
    (W900×D900×H1,200)
  • 【L型】W950×D950×H1,200 積載量/200kg・300kg・500kg
    (【L型】W950×D950×H1,200)

仕様

機種 MH16-200、MH16-300、MH16-500
制御方式 インバータ制御
主電源 3相交流200V(50/60Hz)
かご 側板・天板 鋼板、焼付塗装仕上
鋼板、焼付塗装仕上
鋼板、焼付塗装仕上、中央上下開閉(連動式)
ピュアホワイト
出し入れ口 鋼板、焼付塗装仕上、中央上下開閉(手動式、戸閉保持機構付)
三方枠 鋼板、焼付塗装仕上
ピュアホワイト、ジェリーオレンジ、ピーチピンク、ベビーブルー
敷居 山形鋼・焼付塗装仕上

オプション機能一覧

  • オプション安全機能
  • オプション便利機能
  • パーキング機能(ハードキー式)サービス階切り離し機能(ハードキー式)

    各機能をハードキー式に変更できます。 ※同一出入り口での標準仕様のテンキーロック式との併用はできません。

  • 出し入れ口セフティ

    荷物のはみ出しには戸閉動作を禁止します。

    光電センサが荷物のはみ出しなどを検知して、戸が閉まる動作を禁止します。 ※出し入れ口自動戸仕様のみ。

  • 過荷重検出

    荷物を積みすぎて規定の積載量を超えた場合は、ブザーでお知らせし、かごの運転をできないようにします。 ※ユニットタイプは標準仕様となります

  • かご落下防止装置

    万一、ロープが切断したときなどは、異常を感知し、非常止め装置が働いてかごの降下を自動的に停止させます。

  • 点検口

    点検のための開口部です。 ※ユニットタイプは標準仕様となります。

  • 高調波対策

    高調波による、周辺機器の誤動作を防止します。

  • 緩衝器

    昇降路床にバネをほどこし、床を衝撃から守ります。

  • パーキング機能(ハードキー式)サービス階切り離し機能(ハードキー式)

    各機能をハードキー式に変更できます。 ※同一出入り口での標準仕様のテンキーロック式との併用はできません。

  • 出し入れ口セフティ

    荷物のはみ出しには戸閉動作を禁止します。

    光電センサが荷物のはみ出しなどを検知して、戸が閉まる動作を禁止します。 ※出し入れ口自動戸仕様のみ。

  • 過荷重検出

    荷物を積みすぎて規定の積載量を超えた場合は、ブザーでお知らせし、かごの運転をできないようにします。 ※ユニットタイプは標準仕様となります

  • かご落下防止装置

    万一、ロープが切断したときなどは、異常を感知し、非常止め装置が働いてかごの降下を自動的に停止させます。

  • 点検口

    点検のための開口部です。 ※ユニットタイプは標準仕様となります。

  • 高調波対策

    高調波による、周辺機器の誤動作を防止します。

  • 緩衝器

    昇降路床にバネをほどこし、床を衝撃から守ります。

  • ステンレス仕様

    高級ステンレス(SUS304)を使用。キズやサビに強い仕様です。

    厳選された高級ステンレスを採用しているので、キズやサビに強く腐食を防ぎます。

    /wordpress/wp-content/themes/kumalift_2022/img/product/dumbwaiter/common/option_convenient06.png" alt="" class="resize">
    外装ステンレス仕様ユニット

    外装全体に高級なステンレスを使用することで錆を防ぎ、ステンレス製品が多い厨房にも統一感が生まれる高級な意匠です。

    かごステンレス仕様

    飲み物や汁物などから出る湯気による錆を防ぎます。
    ※かご、かご戸がステンレス仕様になります

    ベースステンレス仕様ユニット

    厨房などでは、一番水に触れる箇所である足元にステンレスを使用して錆を防ぎます。
    ※最下階のみ対応します

    ステンレス比較
    • SUS304 さびにくい素材、マグネットがくっつきません。
      (弊社ステンレス)
    • SUS430 SUS304に比べてさびやすい素材です。マグネットがくっつきます。
